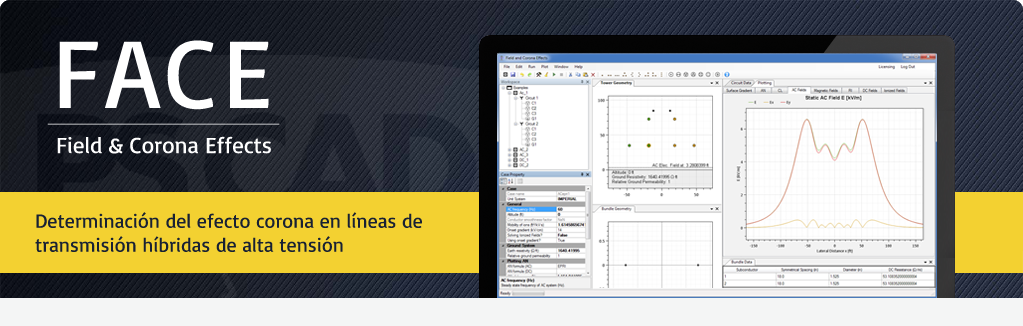

FACE

FACE (Field and Corona Effects) proporciona soluciones más rápidas para determinar el efecto corona y de campo en las líneas de transmisión de alta tensión AC, DC ó AC/DC, tales como:

  • Pérdidas por efecto corona
  • Ruido audible
  • Interferencia de radio
  • Campos eléctricos estáticos y magnéticos
  • Campos ionizados, cargas iónicas y corrientes iónicas

FACE calcula los ruidos audibles y las pérdidas de corona usando fórmulas empíricas desarrolladas por los estándares de la industria. Calcula las interferencias de radio con el método semi-analítico, debido a que se han implementado las funciones de generación disponibles en la literatura como un parámetro seleccionable por el usuario. Se utiliza una técnica de análisis del modelo de dominio de frecuencia para examinar rigurosamente los efectos de la geometría de la línea de transmisión.

Los campos libres de carga se calculan mediante los métodos de imágenes sucesivas. Los campos ionizados en y sobre el plano del suelo para DC, así como los casos híbridos de AC / DC, se calculan implementando un algoritmo para problemas no lineales de valor inicial de dos puntos.

Aplicaciones comunes:

  • Diseño de nuevas líneas de transmisión de alta tensión
  • Refuerzo de líneas de transmisión de alta tensión existentes
  • Conversión de líneas AC existentes a líneas DC, o viceversa

Capacidades y beneficios de la herramienta:

  • Interfaz gráfico amigable e intuitivo
  • Análisis del efecto corona y de campo en las líneas de transmisión de alta tensión AC, DC y AC/DC
  • Evaluación de los perfiles laterales del efecto corona y de campo de una manera seleccionable por el usuario
  • Cálculo de la pérdida de corona en función de las tasas de lluvia que van de 0 a 20 mm/h
  • Calculates corona loss versus rain rates ranging from 0 to 20 mm/hr
  • Método de imagen sucesiva de orden superior para calcular los gradientes de superficie del conductor
  • Muestra de los campos eléctricos ionizados bajo el supuesto de Deutsch
  • Posibilidad de personalización con la altura de medición
