PSS®CAPE, líder del mercado de simulación de protecciones altamente detalladas, permite a sus ingenieros de protección ser más eficaces y a su sistema eléctrico ser más fiable.

Los ingenieros de protección se enfrentan a un panorama cada vez más desafiante en torno a la protección de los sistemas eléctricos. Estos retos incluyen el crecimiento de la tecnología digital, el aumento del número de puntos de datos del sistema de protección (es decir, relés digitales, subestaciones, etc.) y la presión para maximizar la fiabilidad de la red. PSS®CAPE ayuda a los ingenieros de protecciones de las empresas de transmisión, grandes empresas de distribución y algunos propietarios de generación con todo su flujo de trabajo, incluida la recopilación detallada de datos de protección, la gestión electrónica de ajustes, los cálculos de ajustes y la validación.

Con su amplia biblioteca de modelos de relés altamente detallados y su selección de herramientas de protección modulares, los ingenieros pueden gestionar sin problemas datos de red voluminosos y complejos, descubrir problemas potenciales y examinar soluciones alternativas.

Características principales

Desde los años 80, PSS®CAPE se ha optimizado para satisfacer las necesidades de los ingenieros de protección reales. Impulsado por los clientes, PSS®CAPE ofrece funciones específicas que mejoran su trabajo diario.

• Ofrece capacidades de modelado detallado basadas en una única base de datos de código abierto
• Realiza análisis y simulaciones para resolver problemas de gestión de datos, descubrir posibles problemas en la red y en los dispositivos de protección y evaluar alternativas.
• Realiza simulaciones en redes de cualquier tamaño, desde menos de 100 buses hasta 10.000 buses, incluyendo sistemas de protección con 20.000 a 50.000 relés o más.
• Incluye capacidades para configurar relés digitales modernos y complejos, funciones de coordinación de relés y automatización de estudios de coordinación de área amplia.
• Permite integrarse con el análisis de estabilidad transitoria en PSS®E para permitir el tipo de evaluación de control de área amplia necesaria para evitar cortes en cascada y apagones.

La Mayor Biblioteca de Modelos de Relés Altamente Detallados

Acceda a la mayor biblioteca del mundo de modelos de relés altamente detallados, con más de 6.000 estilos de relés, reconectadores y fusibles. A diferencia de los modelos genéricos, los modelos detallados de relés abordan la supervisión interna y externa, la lógica de selección de fase y falta, las expresiones de entrada de CT y VT, y las ecuaciones reales de comparador de fase y distancia a tierra. Los modelos de relé detallados responden con precisión a los cambios de configuración. El experimentado equipo de PSS®CAPE también proporcionará asistencia personalizada para ayudar a desarrollar modelos bajo demanda.

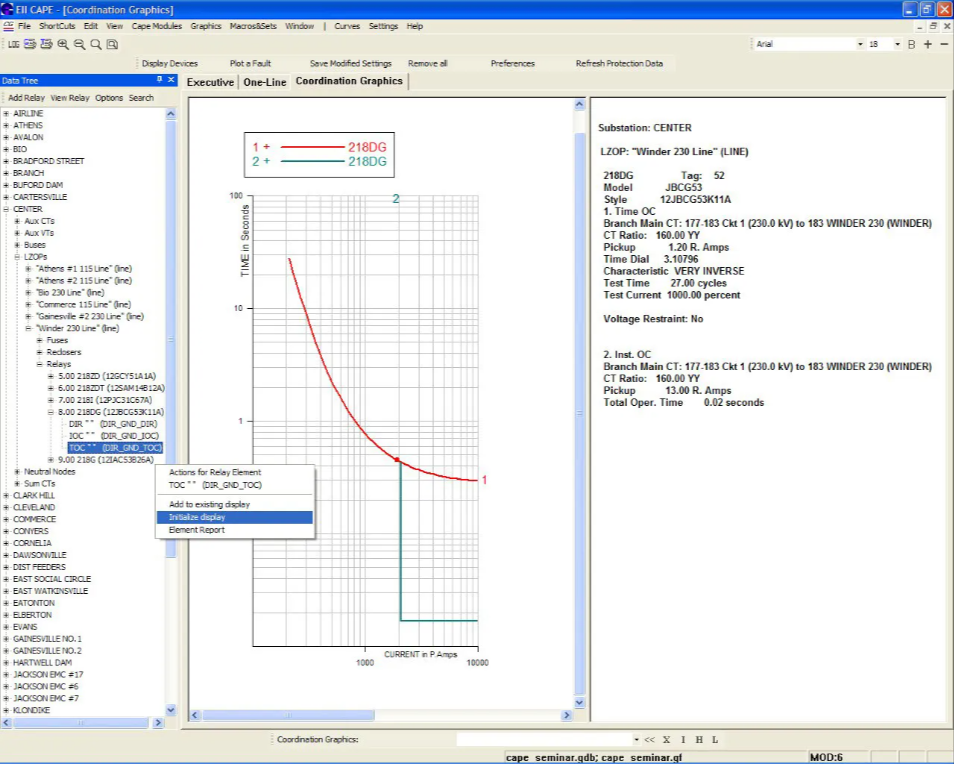

Revisión de la Coordinación Automatizada de Área Amplia

Aproveche una metodología innovadora probada para automatizar la revisión de coordinación de área amplia de sus dispositivos de protección, esta función utiliza el modelo de red existente como base para verificar la coordinación entre los dispositivos de protección de reserva en todo un sistema de transmisión de alta tensión. Prácticamente cualquier dato de red en formato electrónico, cuando se actualiza y complementa con datos de protección en el marco de este proyecto, permite la automatización de todo el proceso de revisión de coordinación y elaboración de informes utilizando el módulo de conformidad PSS®CAPE.

Interfaz con el Software de Ajuste de los Fabricantes de Relés

Reduzca el tiempo y los errores mediante la importación automática de archivos de configuración de relés. Algunos relés, como los de Siemens, permiten que PSS®CAPE actualice el archivo de ajustes además de leerlo. Existen interfaces para este programa para más de 13 fabricantes de relés.
