RSCAD

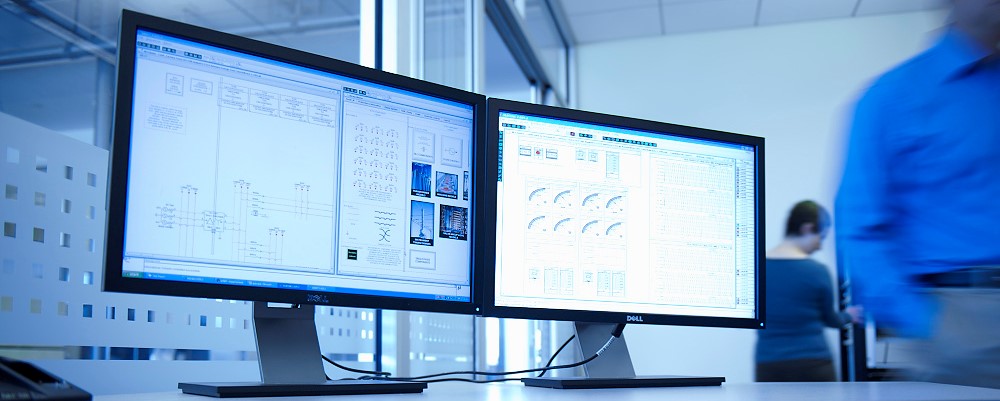

RSCAD es un interfaz de usuario amigable empleado para crear un entorno de trabajo familiar para el ingeniero de sistemas de potencia. Este software es el interfaz principal con el hardware de RTDS y está diseñado para permitir al usuario realizar todos los pasos necesarios para preparar y ejecutar simulaciones y analizar los resultados de la simulación.

RSCAD incluye varios módulos que permiten crear, ejecutar, controlar y analizar todas las facetas de las simulaciones en tiempo real sin la necesidad de utilizar productos de terceros.

  • FileManager - permite organizar los archivos de simulación y poner en marcha cada uno de los módulos de RSCAD
  • Draft - entorno gráfico para la entrada de datos y preparación de la simulación de circuitos
  • Cable - cálculo de las características de cables basados en datos físicos
  • TLine - cálculo de las características de líneas de transmisión basados en datos físicos o impedancias de secuencia cero y secuencia positiva
  • RunTime - ejecución, control y adquisición de resultados de la simulación en tiempo real
  • MultiPlot - análisis posterior y anotación de los resultados
  • ComponentBuilder - creación de componentes definidos por el usuario, incluyendo la representación gráfica, los menús de datos y el código en tiempo real



Algunas de las características adicionales disponibles en RSCAD son:

  • La operación automatizada por lotes minimiza la interacción del usuario. Se puede crear un archivo de script por medio de grabación/reproducción o edición de texto para describir una secuencia de eventos (inicio/parada de los casos, sucesos iniciadores, cambio de puntos de ajuste, etc.). La secuencia de comandos se puede emplear para ejecutar tareas repetitivas y para la automatización de la creación de informes, el análisis y la impresión de resultados. Por lo tanto, permite ejecutar automáticamente miles de casos y crear un informe de resumen sin la interacción del usuario.
  • La capacidad multitarea permite el uso simultaneo de múltiples sesiones Draft, RunTime y MultiPlot, optimizando el uso del hardware.
  • El formato de diagrama unifilar en el Draft proporciona la flexibilidad para alternar entre el formato de una o tres fases para visualizar, editar e imprimir.
  • La inicialización de flujo de carga proporciona la capacidad de calcular el flujo de carga antes de iniciar la ejecución.
  • La representación jerárquica ofrece la posibilidad de ver y organizar circuitos complejos en varios niveles de detalle dentro de un mismo proyecto
  • Se pueden ejecutar múltiples instalaciones del software RSCAD en cualquier número de ordenadores del cliente. Esto permite a diferentes grupos trabajar en la simulación en tiempo real, la construcción del circuito, el análisis de resultados, etc. todos al mismo tiempo.
  • El software flexible basado en JAVA es compatible con plataformas Windows y Linux.
  • Actualizaciones periódicas de RSCAD disponibles en el área de soporte de cliente de la página web de RTDS
  • Dispone de herramientas de conversión de archivos de PSS/E, BPA, PSCAD, Cyme o MATLAB/Simulink a RSCAD para su uso con el simulador de RTDS.
