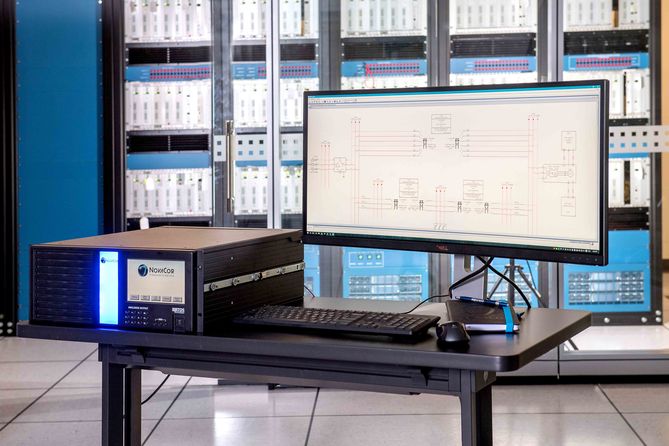

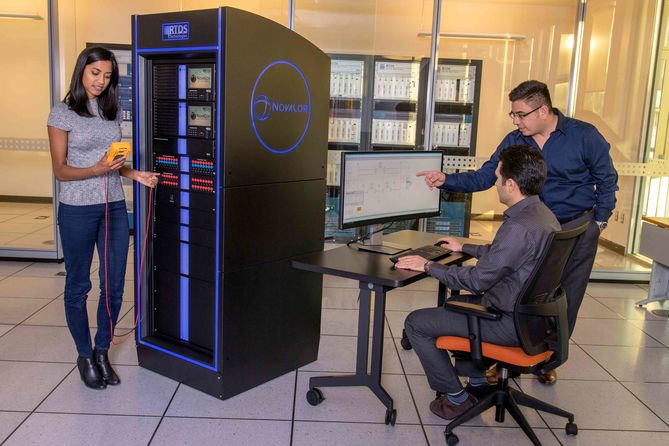

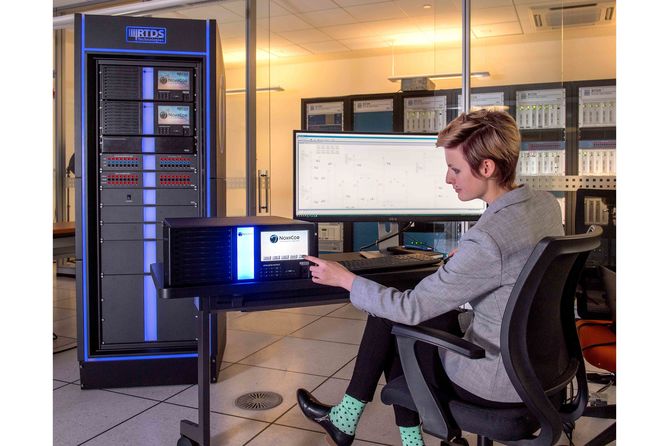

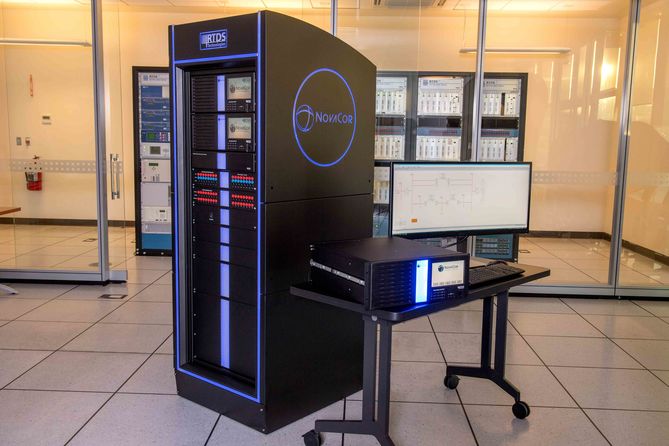

NovaCor, la nueva generación de hardware para el simulador RTDS.

Una revolución en tiempo real, NovaCor es el simulador de sistemas de potencia en tiempo real más rápido y potente del mundo.



CÓMO FUNCIONA NOVACOR

BASADO EN UN POTENTE PROCESADOR MULTICORE

Cada chasis NovaCor cuenta con el procesador POWER8 de última generación de IBM, que contiene 10 potentes núcleos que funcionan a 3,5 GHz.

COMPATIBLE CON EL HARDWARE PREVIO

NovaCor puede conectarse a los bastidores del simulador RTDS basado en GTWIF que contienen tarjetas de procesador PB5 y/o GPC. NovaCor es compatible con el Global Bus Hub existente, el IRC Switch y todo el hardware GTIO.





QUÉ PUEDE HACER NOVACOR

ES POTENTE

Cada chasis NovaCor tiene 2-3 veces la capacidad de simulación de un bastidor PB5 completo. En un solo núcleo se resuelven cientos de nodos .

ES PRECISO

NovaCor proporciona una simulación en tiempo real con una precisión nunca antes alcanzada, con timesteps reducidos en hasta un 50%.

ES ESCALABLE

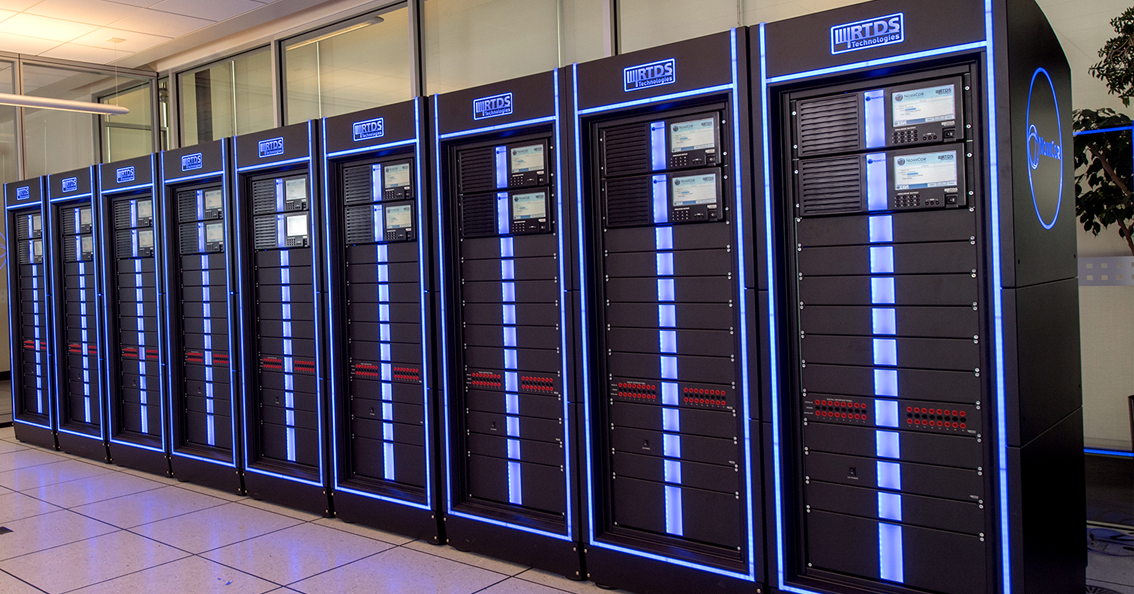

NovaCor permite un acceso escalable a través de la licencia de 1 a un máximo de 10 núcleos por chasis. Soporta expansión total del sistema y conectividad completa de hasta 60 chasis.

ES ACCESIBLE

NovaCor permite ejecutar una simulación completa del sistema de potencia en un solo núcleo, haciendo que el estándar mundial para la simulación de sistemas de potencia en tiempo real sea más accesible que nunca.





ESPECIFICACIONES Y CAPACIDADES HARDWARE



Procesador

POWER8 RISC: 10 núcleos trabajando a 3.5 GHz

Conectividad

24 x puertos GT para conexión a tarjetas GTIO e interconexión de subredes de timestep reducido en diferentes chasis NovaCor

6 x puertos IRC

1 x puerto GBH

1 x puerto GTSYNC

1 x puerto Ethernet

Built-in I/O

12 x 12-bit canales D/A trabajando en un rango de +/- 10 V pico

Compatibilidad

Racks basados en tarjetas GTWIF, PB5 y GPC

GTAO, GTAI, GTDO, GTDI, GTFPI, GTNET, GTNETx2, GTSYNC, GTFPGA Unit

Escalabilidad

Hasta 60 chasis completamente conectados

Interfaz de usuario

RSCAD Software, Version 5+

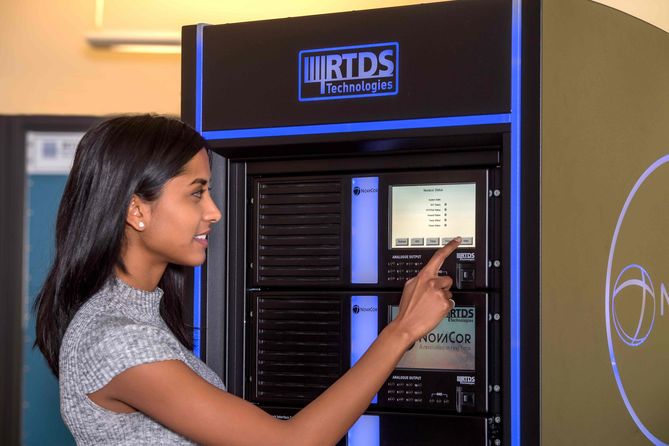

Pantalla táctil de 7" en cada chasis

Potencia

450 W max., 100-240 V, 50/60 Hz

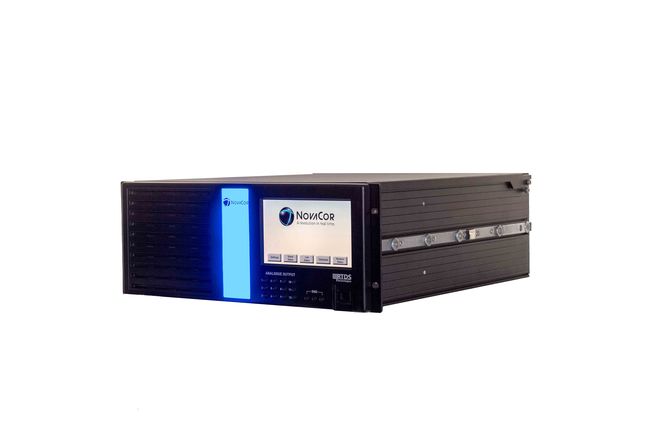

Dimensiones de cada chasis

48.3 x 52.2 x 17.8 cm (WxDxH)

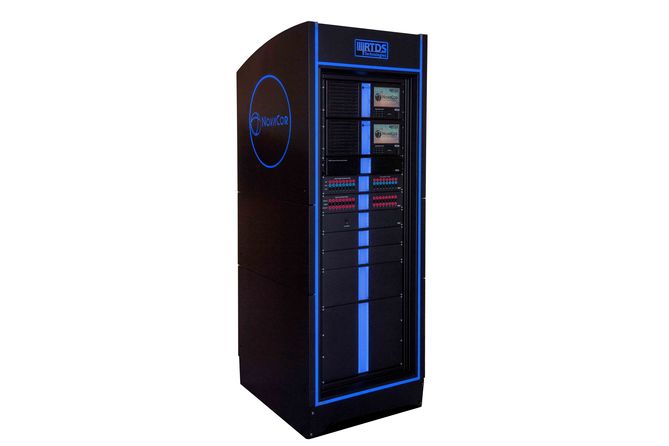

Dimensiones de bastidor (opcional)

68.3 x 79.4 x 189.5 cm (WxDxH)
